核心摘要：本文重点解析四氟喷涂（铁氟龙）涂层的表面处理的技术要点。作为专业的特氟龙喷涂厂家，宏远为您提供以下深度分析：四氟喷涂（铁氟龙/PTFE）涂层可在设备表面形成0.5-1mm涂层，喷涂前需严格表面处理以保证附着力与质量。流程包括预清洗去油污、喷砂至0.2-0.5mils喷点密度、零件加热至500-600F保温后分次喷涂，并在每次喷涂后以400-425F烘焙固化，复喷前冷却至150F以下，最终可用水流喷射进行附着力测试。

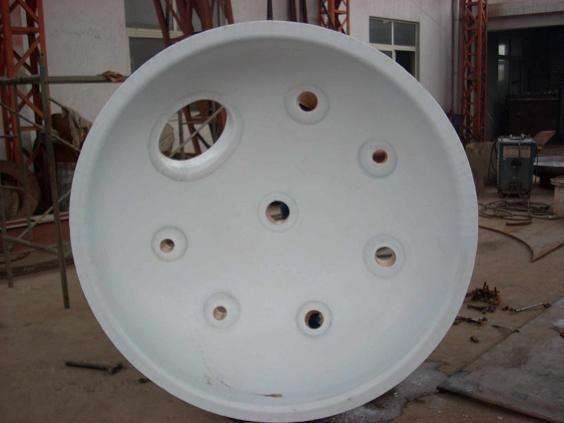

四氟喷涂涂层采用特殊工艺在设备表面形成0.5--1mm厚的涂层，但是在喷涂之前需要先对物体的表面进行清洁，这样才能保证喷涂的质量与效果。
1、预清洗表面若有油、油脂、污垢等需要进行清洗。
2、喷砂清理达到表面0.2 ~0.5mils（0.005 ~0.013mm）的喷点密度。
3、喷涂零件需加热至500~600F（260~316°C），并保温至少10分钟。可以进行一次或多次喷涂来达到所需的干燥薄膜厚度。
4、每次喷涂后，烘焙温度应达到400~425F（204~213°C），并保温至少15分钟。进行再次喷涂前，零件应冷150F（66°C）以下。
四氟喷涂后，建议用水流喷射的方式进行附着力测试，水柱可以是平直的或呈30°扇形，并尽可能迅速地通过零件以使所有可接近表面的测试。
需要特氟龙喷涂加工？
10年经验 · 进口杜邦涂料 · 免费试喷打样 · 全国物流发货
立即咨询报价
